Что такое счетчик SPLIT?

Январь 23, 2018 АСКУЭ 1

SPLIT счетчик электрической энергии представляет собой электронное интеллектуальное устройство учета активной и реактивной энергии в прямом и обратном направлении, которое располагается на опоре ВЛ в разрыве абонентского ответвления. Счетчик SPLIT измеряет мгновенное значение мощности и потребленной активной/реактивной энергии в однофазных сетях переменного тока. Счетчик оборудован отключающим реле.

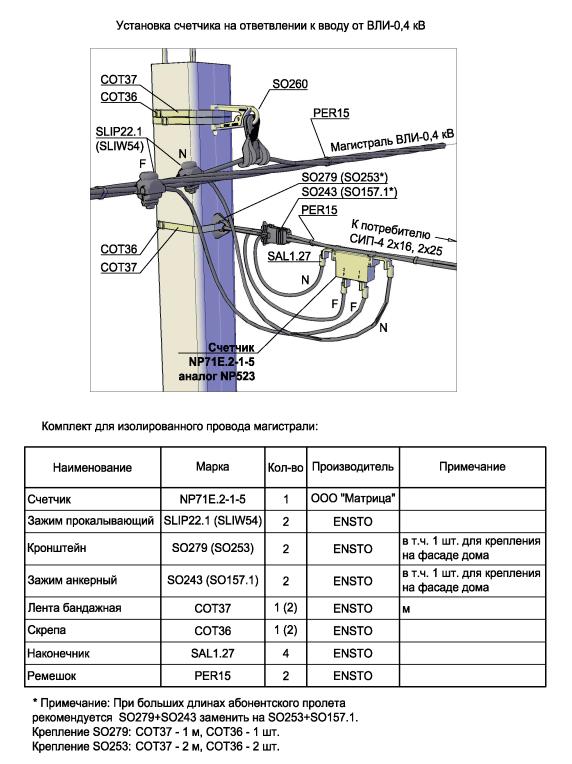

смонтировать узел ответвления и учета с использованием Счетчика Матрица NP71E.2-1-5 Split или NP523 очень просто. Для этого потребуется подняться на опору  в место, где будет происходить подключение ответвления.  Установить крюки для крепления анкерных зажимов. Крюк SOT29.10 или кронштейн SO279  или (SO 253)  необходимо закрепить на опоре ВЛ при помощи бандажной ленты COT37  ( лента фиксируется скрепой COT 36). Для натяжения ленты используется машинка CT42. Далее абонентский СИП-4 2х16 или 2х16 ( или 4х16) крепится к скобе SO279 или (SO 253) при помощи анкерного зажима для абонентских ответвлений SO243 ( если абоненское ответвление более 20 м лучше использовать зажим SO157.1 для 2-х жильного СИП или SO158.1 для 4-х жильного СИП). Далее концы абонентского ответвления прикрепляются к SLIT счетчику Матрица NP71E.2-1-5 Split или NP523 при помощи наконечников со срывными головками LUG6-50/12LVTIN  или  SAL1.27 .  Далее выполнить присоединение абонентского ответвления к магистральной линии при помощи ответвительных прокалывающих зажимов типа SLIP или SLIW ( в зависимости от сечения магистральной ВЛ  Обычно подходит SLIP22.1 или SLIW54). На этом монтаж ответвления закончен.

Для облегчения монтажа может пригодиться дополнительны инструмент.   Для выделения отдельного провода СИП из общего жгута рекомендуется использовать клинья ST31, а для удержания прокалывающих зажимов ST34.

Все прокалывающие зажимы ENSTO могут быть установлены под напряжением. Все контактные части изолированы от срывных головок и других металлических частей корпуса. Подробнее о зажима SLIP и SLIW можно ознакомиться тут



Сравнение приборов учета NP523 и NP71E.2-1-5 Split

NP523 NP71E. 2-1-5
Максимальный ток — 50 А Максимальный ток — 80/100 А
Измерение активной энергии Измерение активной энергии Измерение реактивной энергии
1 измерительный канал в фазовой цепи 2 измерительных канала — в фазовой цепи и в нейтрали
Ограниченные возможности передачи данных по силовым линиям (модуляция FSK для PLC, протокол ADD) Использование различных типов модуляций для PLC (FSK/S-FSK/OFDM) Использование открытых протоколов
Передача данных на потребительский дисплей через маршрутизатор Передача данных на потребительский дисплей напрямую, без участия маршрутизатора, с использованием FSK-132
Отсутствие встроенного дисплея Наличие встроенного дисплея
Не поддерживается возможность включения нагрузки кнопкой на удалённом дисплее Возможность включения нагрузки вручную кнопкой на удалённом дисплее
Нет возможности удаленного обновления программного обеспечения приборов учета Имеется возможность удаленного обновления программного обеспечения приборов учета

Счетчики NP 523

Счетчик электрической энергии NP523, оборудованный отключающим реле, предназначен для учета потребления активной электрической энергии в однофазных цепях переменного тока и отличается тем, что закрепляется непосредственно на проводах электросети. Это позволяет ограничить доступ абонента к прибору учета. Корпус счетчика обладает степенью защиты IP54.

Дисплей RUD 512

Дисплей RUD 512 используется для работы в составе комплекса технических средств учета электроэнергии Smart IMS. Предназначен для считывания информации со счетчика электрической энергии.



Однофазный счетчик EXTRA в столбовом исполнении NP71E.2-1-5 Split (100А, с FSK-132)

Однофазный SPLIT счетчик электрической энергии NP71E.2-1-5 представляет собой электронное интеллектуальное устройство учета активной и реактивной энергии в прямом и обратном направлении. Счетчик измеряет мгновенное значение мощности и потребленной активной/реактивной энергии в однофазных сетях переменного тока. Счетчик оборудован отключающим реле.

Модем FSK-132 позволяет напрямую связываться с удаленным дисплеем CIU7.L-4-3.

Удаленный дисплей CIU7.L-4-3

Удаленный дисплей потребителя CIU7.L-4-3 предназначен для визуального отображения учетных данных в режиме реального времени (минимальная периодичность 1 минута). Обмен данными между удаленным дисплеем CIU7.L-4-3 и счетчиками 7 серии Extra оборудованными модемом FSK-132 происходит напрямую, без использования концентратора RTR7E.
