Описание

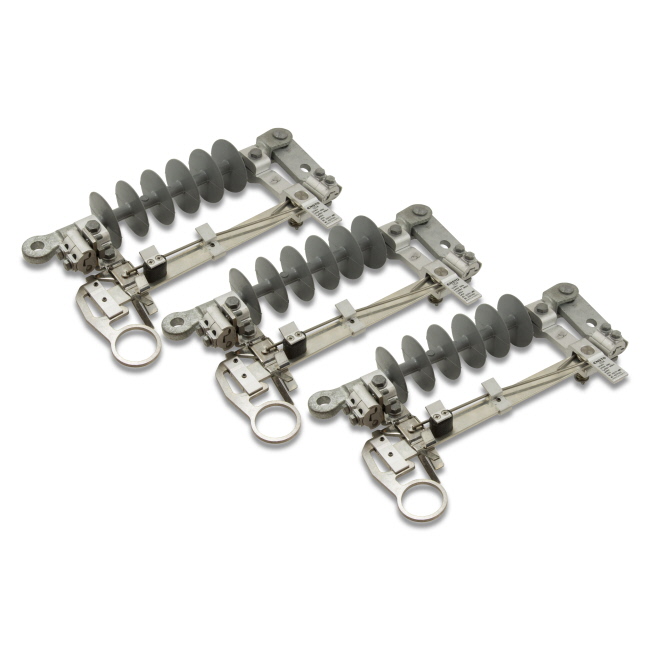

Линейный разъединитель служит для создания видимого разрыва на обесточенных ВЛЗ 6–20 кВ при проведении ремонтных работ и оперативных переключений. Может устанавливаться в начале ВЛЗ у питающей подстанции, в местах соединения с кабельными линиями и выполнения линейных ответвлений. Операции с линейным разъединителем проводятся с помощью оперативной изолирующей штанги. Снабжен шинными зажимами для подключения проводов ВЛ. Возможно применение линейного разъединителя как совместно с натяжным изолятором, так и отдельно (с двумя анкерными зажимами). Разъединитель рассчитан на напряжение до 20 кВ и номинальный ток 400 А.
Ток односекундного короткого замыкания 10 кА.
Ток отключения с преобладающей активной нагрузкой 12,5 А.
Ток отключения для воздушных сетей 10 А.
Ток отключения для сетей с кабельными вставками 10 А.
Минимальное расстояние между разъединителями смежных фаз после их установки — не менее 800 мм.
